C003-B土壤振动三轴仪YXSZ-B

简介—— C003-B 土壤振动三轴仪YXSZ-B土样应为饱和的细粒土或砂土,其他粗粒土也可参照执行动强度(或抗液化强度)特性试验宜采用固结不排…

  • 土工(土壤)类

详情内容/ Content details

手机扫一扫
C003-B  土壤振动三轴仪YXSZ-B
西安市亚星土木仪器有限公司
土样应为饱和的细粒土或砂土,其他粗粒土也可参照执行
动强度(或抗液化强度)特性试验宜采用固结不排水振动试验条件,动力变形特性试验宜采用固结不排水振动试验条件。
动残余变形特性试验宜采用固结排水振动试验条件。
本实验目的是测定饱和土在动应力作用下的破坏强度(包括液化)、应变大于10-4时的动弹性模量和阻尼比等动力特性指标。
技术参数

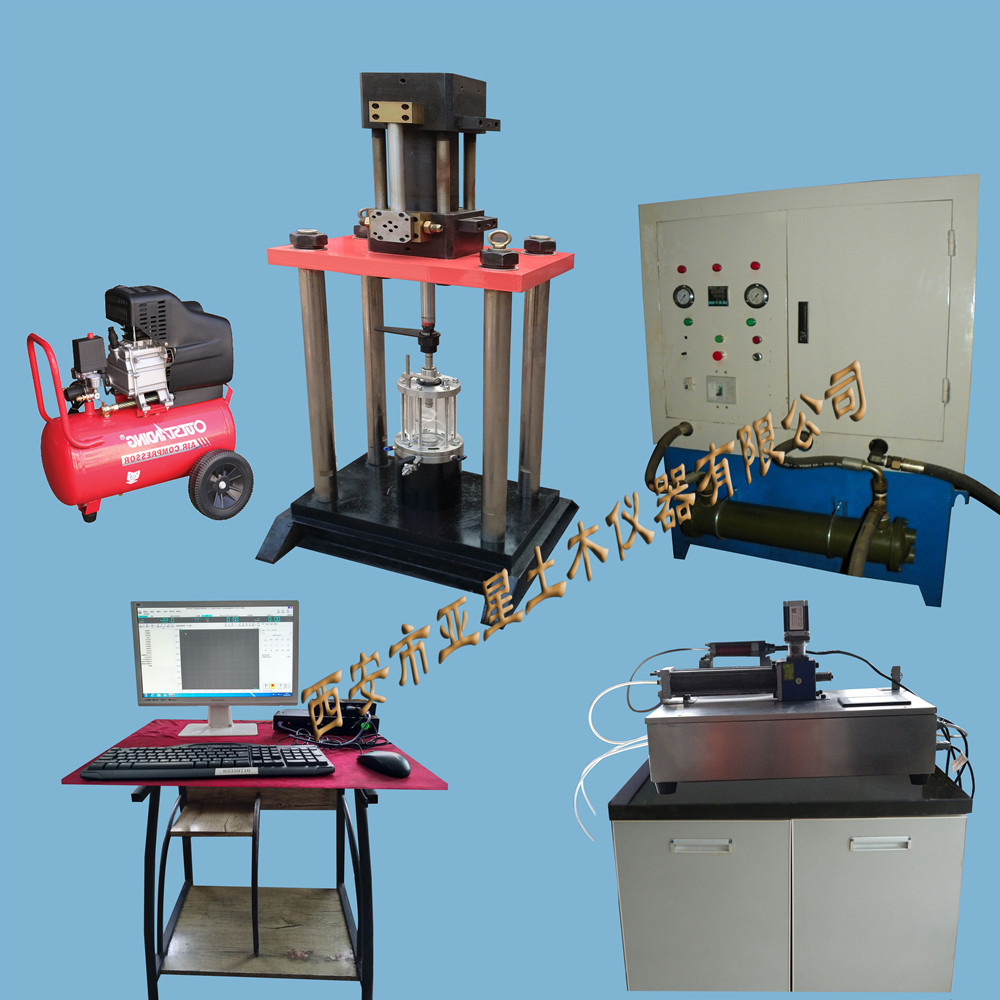

1、仪器组成:油源、比例阀、伺服阀、作动器、恒压储能器、反力架、控温箱(选配)、采集仪、计算机软件等组成。
2、电液伺服作动器:油缸行程200mm
3、应力控制:极限荷载20kN   动态振动应力控制0-10kN   恒应力控制、加载波形、采集动变形空隙压力。
4、应变控制:0.1~5mm/min  控制加载波形(正玄波)
5、振动频率:0~5Hz任意设定
6、振幅:0.08~1.5mm
7、采集荷载力:精度1/100
8、变形0~20mm±0.001mm
9、围压0~1MPa可调设   围压精度±0.2kPa  计算机控制
10、动强度变形/湿化等截面压力室:¢101*200mm;¢39.1*80mm;¢61.8*125m选配
11、压力室注水排水泵300W
12、反压:0-1MPa精度0.5级  选配
13、振动压力段、频率、波形可设13段连续振动。
14、均压偏压三轴固结起始10N,根据所需逐级调设。
15、孔隙压力:0-1MPa  精度0.1%
16、计算机控制方式:采集系用网络口控制卡执行,可采用8通道。控制频率0-20Hz  采样精度16bit,液压伺服作动器控制竖向应力变形(恒定力、恒定应变)。
17、振动传感器在三轴压力室内置,减少摩阻力,不受围压影响,
18、振动传感器规格:0~2000N适合¢39.1*80mm压力室;0~10000N适合¢61.8*125mm压力室,其他规格选配。
伺服油源
1、额定工作压力:(0~21.5)MPa ,根据试验要求设定油压。
2、工作介质(油):YH-10(SH0358-1995)航空液压油;建议夏季使用25号;冬季使用46号抗磨液压油。油源连续工作1500h必须更换油。
3、环境温度:-10℃~45℃
4、油温保护报警表:0℃~60℃,(出厂已设置好)
5、电源电压:380V;频率:50Hz
6、电机功率:37kW   转速:1480r/min;
7、油源冷却:制冷功率:2000W;  电压: 220V
8、压差发汛器:工作压力:32MPa;发迅压力:0.35MPa;
9、泵源:输出流量:≥100L/min
10、主油表: 量程:(0~40)MPa  精度:2.5级
11、回油表:量程:(0~6)MPa  精度:2.5级

上位机软件
