C003-C土壤动态三轴疲劳试验仪YXSZ-C

简介—— C003-C 土壤动态三轴疲劳试验仪YXSZ-C用途:广泛应用于工程结构、房屋建筑、地基基础、桩基、桥梁、水坝、机场、结构主体等领域。…

  • 土工(土壤)类

详情内容/ Content details

手机扫一扫

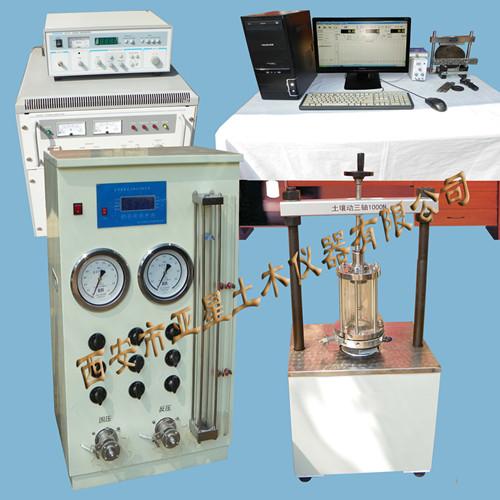

C003-C  土壤动态三轴疲劳试验仪YXSZ-C
西安市亚星土木仪器有限公司
用途:广泛应用于工程结构、房屋建筑、地基基础、桩基、桥梁、水坝、机场、结构主体等领域。材料在规定环境下振动疲劳(失真),测定其动态响应、共振频率、机械阻尼耐久性等。
仪器特点:体积小、重量轻、频率宽、出力效率高。
土样应为饱和的细粒土或砂土,
动强度特性试验宜采用固结不排水振动试验条件;
动力变形特性试验宜采用固结不排水振动试验条件;
动残余变形特性试验宜采用固结排水振动试验条件。

一、主要技术指标:
1、压力室:¢39.1×80mm的试样
2、围压:0~2MPa;液晶显示;数控任意调设;恒定
3、额定出力峰值:正弦/随机   0~1000N±0.1N
4、.大振幅:±1.5mm
5、变形测量:0-10mm  精度:0.01mm
6、饱和压力:0~1MPa精度:0.2KPa
7、孔隙压力:0~1MPa精度:0.2KPa
8、.大输入电流≤30A rms  频率:DC-1.5kHz
9、一阶共振频率:30Hz
10、动圈直线电阻:0.6O
11、力常数(N/A):33.4
12、可动重量:1.54kg
13、尺寸:¢280*385
14、安装孔尺寸:250*210/4-¢13
15、重量:68kg
16、输出方式:电磁顶杆
17、连接方式:M5
18、弹性支撑刚度(N/mm):3
19、主共振频率:>1000Hz
20、强迫风冷:无
21、非线性:≤3%(对.大激振力)
22、工作温度:-30℃~170℃
23、存储温度:-50℃~90℃
24、工作湿度:<95%RH.大
25、输入方式:四芯插座
26、连接杆:1根(85mm,两头M5)
二、配合信号发生器:
特点:功率、信号输出方式:频率数字显示,功率输出表头指示,手动/自动两种扫频方式,可设置起频止频及扫频速度。
技术参数
1、供电:220V±10%  50Hz  1.5A
2、输出特性:波形:正弦波 方波 三角波 白噪声
3、频率范围:2Hz~2kHz  20Hz~20kHz
4、信号输出:1Vrms±0.5db (20Hz~20kHz)
5、功率输出:30W (4Ω负载)
6、频响:20Hz~20kHz ≤±0.8db(4Ω负载满功率)
7、显示频率:0~99999Hz
8、分辨率:2Hz~2kHz±0.1Hz  20Hz~20kHz±1Hz
9、显示速度:2Hz~2kHz  1秒     20Hz~20kHz  20秒
10、指示电压:25Vrms±8%(≤20V)
11、检波方式:直有效值
12、扫描特征:速度0.1s~20s 可调   方式:线性对数
13、信号输出:≤±0.5%
14、功率输出:≤±0.8% (4Ω负载满功率)
15、环境条件:工作温度0℃~40℃  存储温度-50℃~80℃
16、湿度:.大95%RH
17、外部尺寸:360mm*207mm*120mm
18、重量:4kg
19、输出方式:功率JS3-2 接线柱
20、信号输出:BNC
三、配合电荷放大器
特点:三组十进制归一化输出  内设多档高低温滤波器低噪声、高精度,电荷电压输入 过载状态指示
技术指标
1、输入范围:电压:±10Vp.大)
2、电荷:±106PC(.大)
3、输出范围:电压±10Vp(.大)
4、噪声:≤5μV(.大增益档折合至输入端)
5、过载指示:输出峰值超过1±C10+0.5IVp时,发光二极管亮,保持约2秒
6、增益分档:0.1、1、10、100、1000mV/PC(源电容1nF时),精度:±1%
7、低温滤波器:1k、3k、10k、20k、100kHz
8、高温滤波器:0.3、1、3、10、30、100Hz(截止频率~3db±1db)衰减率:-6db/OCT
9、湿温度:工作0℃~±40℃ 95%RH.大
10、重量:1.5kg
11、尺寸:70mm*132.5mm*200mm
12、连接方式:输入方式L5 输出方式:BNC
13、电源:3GTJE3(AC)

四、配合功率放大器
特点:具有输出电压、电流指标输出、信号削波指示:输出晶体管失效指示可调节5A~38A、输出电流限制功能输出电压监测点(0.1V/V)作振动疲劳机和测试大功率激振源
技术指标
1、输入阻抗:>10kΩ
2、额定输出功率:1500VA
3、输出电压:40Vrms
4、输出电流:37.5Arms
5、非线性失真:<0.5%
6、信噪比:≥90db
7、供电电源:AC220V 50Hz  15A
8、重量:68kg
9、外部尺寸:480mm*500mm*500mm
10、增益:10V/V±2db
11、频率响应(恒压小信号) 直流输入:0~10kHz±1db
12、频率范围:满功率10~5kHz  降额功率:10~10kHz
13、保护:输出限流:5~38Arms可调  输出晶体管过热:≤85℃±5℃
14、指示:输出电压 、电流误差:<±5%  输出信号:削波指示
15、环境条件:工作温度:0℃~±40℃  存放:-50℃~80℃  湿度:20~95%R.H.

五、配合微型动态数据采集器(V/ZEPE输出入型4CH96kHz)
特点:USB2.0接口、24位A/D并行数据采集系统、电压/ZEPE输入两种方式。4通道内置程控增益放大器、任意设定采集通道数和采集频率,各通道自动扫描采集。多种采集方式,示波触发采样,数据记录仪。可连续大数据采集(取决于计算机容量)带DC/DC隔离电源,精度稳定,方便数据二次处理,体积小,操作简单。

六、功能丰富的测试与分析软件:
技术指标
1、通道数:4通道
2、AD位数:24位(Σ-Δ)(自带抗混滤波器)
3、电压输入范围:≤±10Vp  输入抗阻≥10mΩ
4、信号频率范围:DC-50kHz
5、ZEPE输特性:IEP激励电源:4mA/+24VDC
6、信号输入:≤±10Vp信号频率:0.3Hz~50kHz
7、信噪比:80db
8、IEPE激励电源:2mA/±24VDC
9、放大倍数:×1,×10,×100
10、滤波器:每通道独立组合抗混滤波器,精度:±5%
11、.高采集频率:96kHz/CH并行  接口:USB2.0
12、触发方式:信号触发
13、采样方式:实时采样,实时显示,连续存盘,(取决于硬盘大小)
14、供电:USB口自供电
15、专用软件:适用多数据系统控制和测量,并具有通用信号与处理功能软件。同时还提供多种控制接口和文件格式存储转换功能。可方便配接各种数据采集器,并将数据导出为其他和特殊要求的格式,以满足不同系统控制测试的要求。
16、功能:采用树形控件对工作区进行管理,可以非常方便载入存盘信号并进项处理。
17、支持TEDS和虚拟TEDS传感器,用户可以根据选择测量EDS物理单位,归一化全部由软件自动完成,同时建立TEDS传感器数据库,可自动方便完成传感器参数设置。
18、设定与控制:多种采样方式:示波手动触发,信号触发,硬件触发,可任意设定采样通道,可以调节显示波形、图形、刷新速度,实时显示各通道统计征量,实时显示波形,支持导出文件存储格式:ASCII/UFF58/Matlab,方便用户采用第二方软件进行分析。
19、处理功能根据需增加测试分析功能,可以带D/A输出的动态数据采集系统或D/A输出采集卡提供32路信号发生器,可产生多种虚拟信号源如:正弦波、三角波、方波、噪声、正弦扫频、三角扫频、方波扫频、三角脉冲、方波脉冲及其它自定义信号并可回放采集信号。
