C084黏土分散性针孔试验仪TY-1

简介—— C084 黏土分散性针孔试验仪TY-1具有分散性的黏性土采用针孔试验方法与结果判定。塑性指数大于17的土颗粒能在水中散凝呈悬浮状态,…

  • 土工(土壤)类

详情内容/ Content details

手机扫一扫

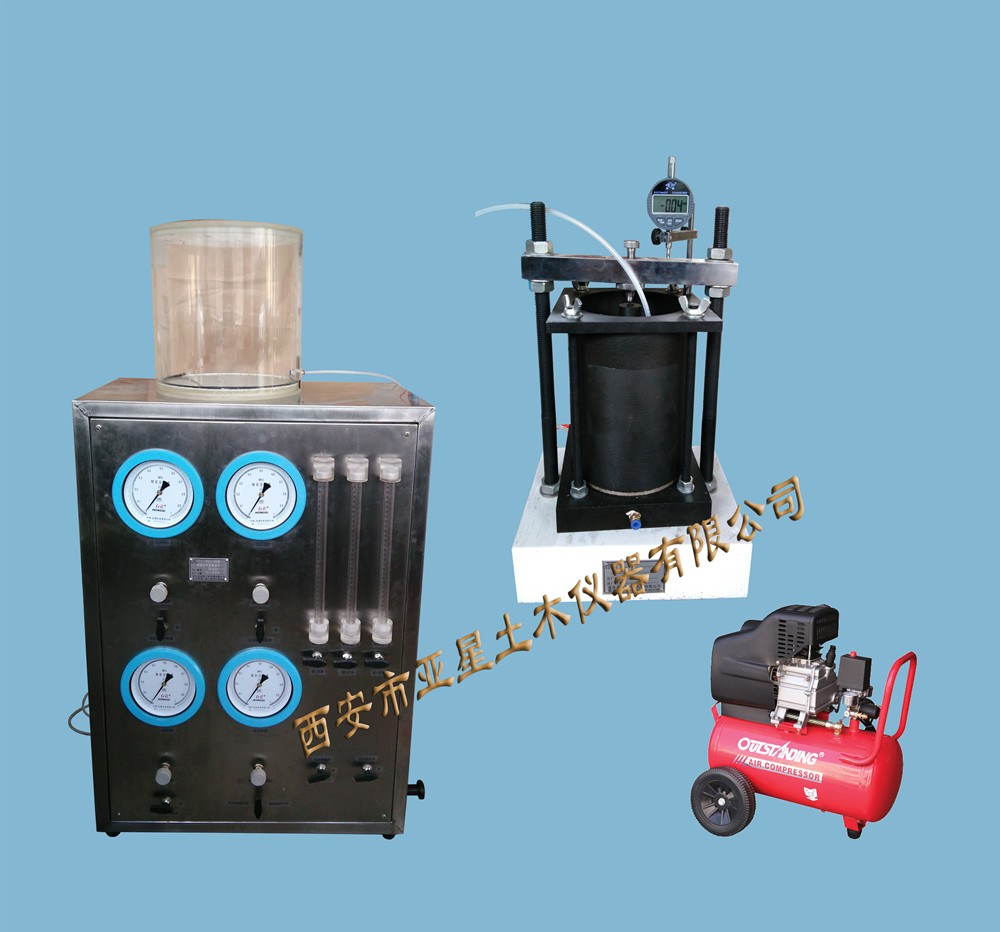

C084 黏土分散性针孔试验仪TY-1(单轴)
西安市亚星土木仪器有限公司
具有分散性的黏性土采用针孔试验方法与结果判定。
塑性指数大于17的土颗粒能在水中散凝呈悬浮状态,被雨水或渗流冲蚀带走而引起土体破坏的土。分散性固体粒子的絮凝团或液滴,在水或其他均匀液体介质中,能分散为细小粒子悬浮于分散介质中而不沉淀的性能。
分散性黏土是指土在低含盐量水中(或纯净水中)细颗粒之间的黏聚力大部分甚至全部消失,呈团聚体存在的颗粒体自行分散成原级的黏土颗粒的土。
根据渗透理论,当水流流经土壤孔隙时,能将其动能传输给土壤颗粒,从而使土壤颗粒产生分散。针孔试验通过模拟在一定的水压力作用下,测定流经土体孔隙的水流流量、颜色和孔隙尺寸的变化,反映土壤颗粒所具有承受水流的冲蚀能力,来表示分离颗粒所需力的大小。
在室温10~30℃条件下进行试验。
1、在试样的上下两端放置滤网(孔径<1mm)和标准砂(粒径1.25 mm -2.5mm),针孔试验
2、在设备中加入蒸馏水开始试验,开始水头设置为50 mm,如果使用软管连接供水箱和测试装置,在试验开始前,需要排净软管、供水箱和测试装置内的空气。
3、试验开始时记录时间(或启动秒表),用量筒测量通过试样水的体积。如果试验开始时没有水流出,则停止试验,打开测试装置,重新穿孔。
4、 观察量筒中水的颜色,颜色可分为很混浊、浑浊、较混浊、轻微混浊、肉眼可见、清澈和完全清澈7个等级
5、在50mm水头下进行试验,如果在5分钟后通过针孔流出的水俯视很浑浊,流量为1.0 mL/s
~1.4mL/s,试验结束。
6、打开针孔试验设备,从装样筒中取出试样,沿着针孔方向切开试样,测量针孔直径。
7、 如果.终孔径大于2mm,则试样列入分散性土D1,如果流速和.终孔径不一致,则重新开始试验。
8、 如果在5分钟后通过试样流出的水俯视很浑浊,流速小于1.0mL/s,继续进行试验5min。在10分钟后,如果通过针孔的水流俯视混浊,停止试验并测量孔径,流量为1.0mL/s~1.4mL/s,孔径大于1.5mm,则试样列入分散性土D2;如果通过针孔的水流俯视较混浊,流量为0.8 mL/s ~ 1.0 mL/s,孔径不超过1.5mm,则将土壤分类为过渡性土ND4。
9、 经10min,如果通过针孔的水流俯视清澈或轻微浑浊,而且流量约为0.4mL/s~0.8mL/s,关闭进水阀门,把水头以50 mm/s~60mm/s的速率提高到180mm。在180mm水头下如果通过针孔的水流俯视轻微浑浊,且流量约为1.4mL/s~2.7mL/s,停止试验测量孔径,孔径大于等于1.5mm,则该土样列入过渡性土ND3。
10、在180mm水头下经5min,如果通过针孔的水流彻底清澈或者有勉强看得见的颗粒,流量约为0.8mL/s~1.4mL/s,关闭进水阀门,把水头以50mm/s~60mm/s的速率提高到380mm。在380mm水头下经5min,如果通过针孔的水流逐渐变俯视轻微浑浊,或者流量约为1.8 mL/s ~3.2 mL/s,停止试验,则该土样列入过渡性土ND3。
11、在380mm水头下经5min,如果通过针孔的水流是完全清澈的,流量约为1.0mL/s ~1.8mL/s,则把水头以50 mm/s~60mm/s的速率提高到1020mm。在1020mm水头下经5min,如果通过针孔的水流俯视肉眼可见颗粒或者流量超过3.0mL/s,针孔直径<1.5mm,则该土样列入非分散土ND2,否则该土样列入非分散土ND1。
技术参数
1、渗透水头梯度压力:0~500KPa 精度±0.5%F.S;.小水头梯度50mm。
2、孔压(选配):0~300KPa 精度±0.5%F.S
3、试样(选配):φ50×38.1mm;φ61.8×38.1mm;φ100×38.1mm
4、试样管路排气抽真空0~负压98KPa
5、加压方式:气压0~10KN根据所需面积加荷(根据试验要求选择)
6、排水接受装置:0~200ml精度0.2ml
7、融沉变形(选配):0~10mm精度0.01mm

西安市亚星土木仪器有限公司西安市亚星土木仪器有限公司


应力应变控制式黏土分散性三轴剪切渗透试验仪TS-2
西安市亚星土木仪器有限公司
 适应于砂类土和含少量砾石的无凝聚性土。(恒流量渗透方式)也适用于黏性细粒土。(恒压水位高差控制渗透方式)试验用水应采用实际作用于土的天然水。如有困难建议使用纯水或蒸馏水,压力室装土样后必须真空抽气脱气。
对圆柱形土样进行UU、CU、CD试验,不等向固结、等向固结、反压力水饱和、渗透试验、仪器采用各部单片机控制采样,各功能能够独立工作而且能够与计算专用软件进行数据采集处理。三轴剪切力值.大.小数据过程及剪切变形.大.小数据与剪切力值,数据对比曲线及水位压力差、数据值.大.小、数据实时显示、绘制曲线 、保存数据、导出功能。
塑性指数大于17的土颗粒能在水中散凝呈悬浮状态,被雨水或渗流冲蚀带走而引起土体破坏的土。分散性固体粒子的絮凝团或液滴,在水或其他均匀液体介质中,能分散为细小粒子悬浮于分散介质中而不沉淀的性能。
分散性黏土是指土在低含盐量水中(或纯净水中)细颗粒之间的黏聚力大部分甚至全部消失,呈团聚体存在的颗粒体自行分散成原级的黏土颗粒的土。
根据渗透理论,当水流流经土壤孔隙时,能将其动能传输给土壤颗粒,从而使土壤颗粒产生分散。针孔试验通过模拟在一定的水压力作用下,测定流经土体孔隙的水流流量、颜色和孔隙尺寸的变化,反映土壤颗粒所具有承受水流的冲蚀能力,来表示分离颗粒所需力的大小。
在室温10~30℃条件下进行试验。
组成:控制器、软件、传感器、围压力系统、反压力系统、孔隙压力系统、渗流接收系统和主机附件。
主要技术指标:
1、三轴剪切荷载:0-30KN,也可根据需求选配,精度0-0.2%,实时与计算机采集显示记录、绘制图形;
2、控制方式:等应变制控式:0.001-4.5mm/min±10%;
3、标准试样尺寸:Φ39.1×80mm、Φ61.8×120mm;黏土分散性试样尺寸:φ39.1×38.1mm;φ61.8×38.1mm;φ100×38.1mm。
4、轴向变形:0-20mm±0.01mm位移传感器计算机控制显示
5、应变速度:0.001~4.5mm/min无级调速任调设
6、应力速率:10N~30KN/S任意调设
5、恒定力根据所需设定;可设定应变停机。
7、周围压力:0~1MPa±0.1kPa 液晶显示计算机控制(可以监控体积变化)
8、反压、孔隙压力、饱和压力:0-1MPa±0.1kPa 液晶显示计算机控制
9、固结排水剪切排水(体变)精度0.1ml液晶显示计算机控制
10、渗流接收系统:精度0.1ml液晶显示计算机控制(渗流颗粒过滤装置)
11、附件:压力室Φ39.1mm、Φ61.8mm,承模桶Φ39.1mm、Φ61.8mm,饱和模Φ39.1mm、Φ61.8mm,击实制器:Φ39.1mm、Φ61.8mm,对开模:Φ39.1mm、Φ61.8mm注水式及不注水板:Φ39.1mm、Φ61.8mm,乳胶膜:Φ39.1mm、Φ61.8mm。
12、Windows采集处理软件,支持网络,兼容现有计算机系统,使用方便,..升级,整机不需另外增加数据采集系统,电脑全自动控制,软件采集、数据处理,可导出数据和图形。
13、液晶显示,键盘输入,显示轴压力、轴变形、围压力、反压、孔压、体积变化、速度、实时时钟日历显示等
14、三轴主机采用钢架结构,采用**电机全范围无级调速,并有上下轴向保护,自动停机。
