C135  全自动岩石点荷载抗弯蠕变试验测试系统YX-50
西安市亚星土木仪器有限公司
一、概述
      本仪器适用于除点荷载试验外,还可以做软岩单轴压缩试验、三点弯曲试验及应力保持下的单轴蠕变试验岩石点荷载试验、测定岩石点荷载强度指数的仪器。根据岩石岩石点荷载强度指数,可以计算确定岩石的单轴抗压强度和抗拉强度,判定岩石的各向异性,确定风化带,预估凿岩速度,对岩石进行分级等。本仪器符合DLT 5368-2007水电水利工程岩石试验规程;GB 50021-2001岩土工程勘察规范;TB 10115-2014 铁路工程岩石试验规程;JTG E41-2005 公路工程岩石试验规程等标准规范的标准要求。

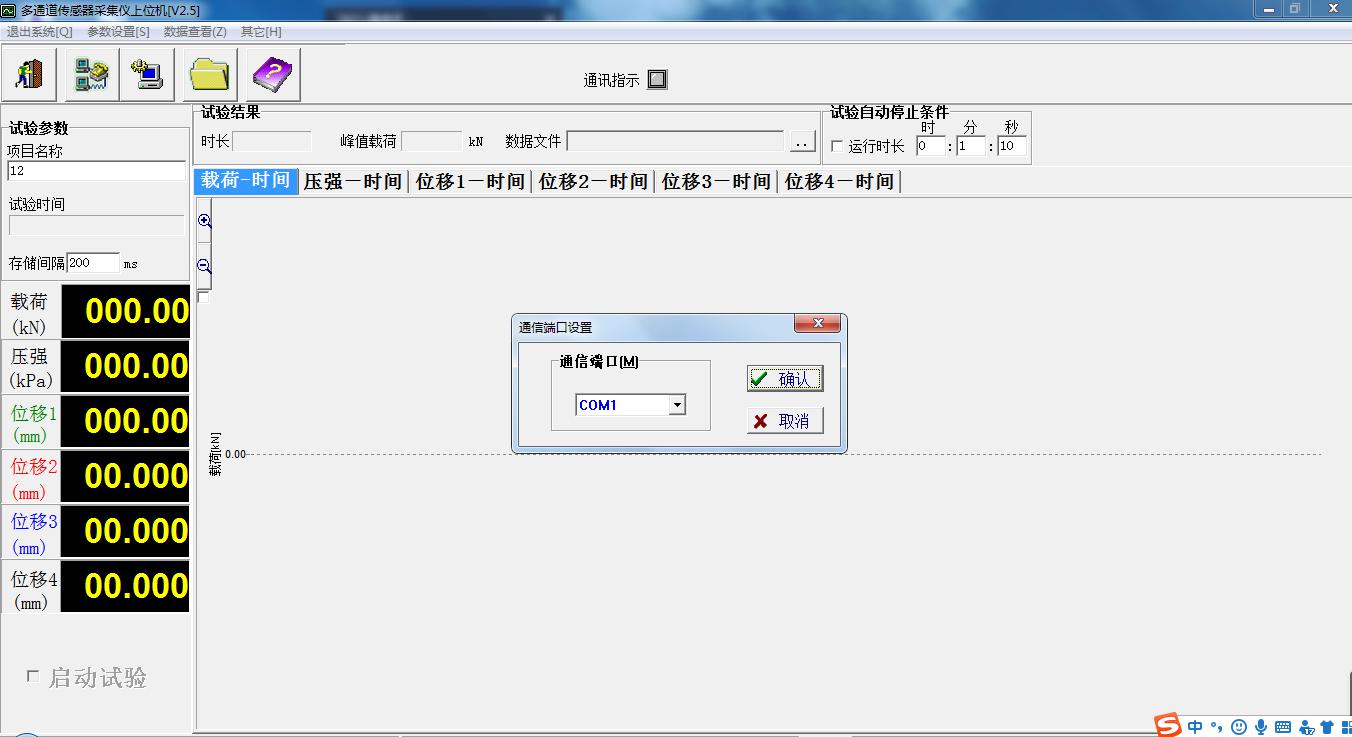

该仪器采用电液伺服阀及计算机数字控制技术,组成全数字式闭环调速控制系统,能够自动..的测量和控制试验加荷、卸荷等试验过程,本仪器配备环境箱,整个试验过程由计算机控制、测量、显示、数据处理、生成曲线图形并打印。
本机可配备多种夹具,一机能做多种试验,使用方便可靠。同时配套试验系统可做岩石点载荷、单轴压缩、弯曲、单轴蠕变、断裂韧度(选配)等试验。
二、技术数参数
1、点荷载试验
1.1、加荷方式:自动加压  .大加荷:50kN±10N  其他规格选配
1.2、球端圆锥状压板曲率半径:5mm;顶角:60°
1.3、内置变形:0~50mm;精度:0.001mm
1.4、反力架.大荷载:80KN
1.5、点荷强度:上位机显示,后台记录
1.6、控制器加载位移.大:50mm
1.7、加载速度: 0.001-50mm/min可任意设;加载速率:0.01~10KN可任意调设
2、单轴压缩(圆柱体法)试验:
2.1  试件尺寸:Φ50mm×高度100mm;Φ100mm×高度100mm
2.2加载速度: 0.001-10mm/min;可任意设
3、单轴压缩(棱柱体法)试验:
3.1试件尺寸:边长40mm;高80mm;
3.2加载速度:0.001-10mm/min;可任意设
4、劈裂试验:
4.1试件尺寸:φ100mm×高度40mm;φ50mm×高度40mm
4.2加载速度:0.001-10mm/min;可任意设
5、弯拉试验:
5.1试件尺寸:30mm×30mm×160mm;
5.2加载速率:0.001-10mm/min;可任意设
三、仪器组成

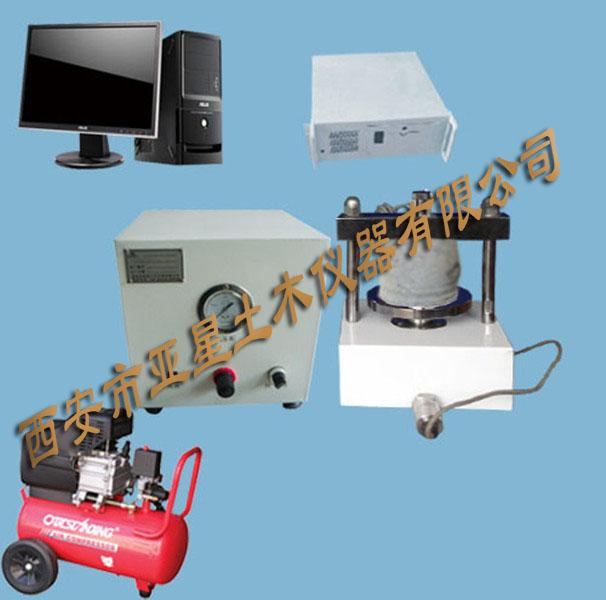

本仪器为立柱架式结构,它是由底座、变速箱、立柱、支架、电机、控制器、力值传感、软件等组成。动力由电液伺服传递给变速箱,变速箱经过一整套变速机构使丝杆带动下顶头获得所需要的上升速度,从而完成试验要求。
