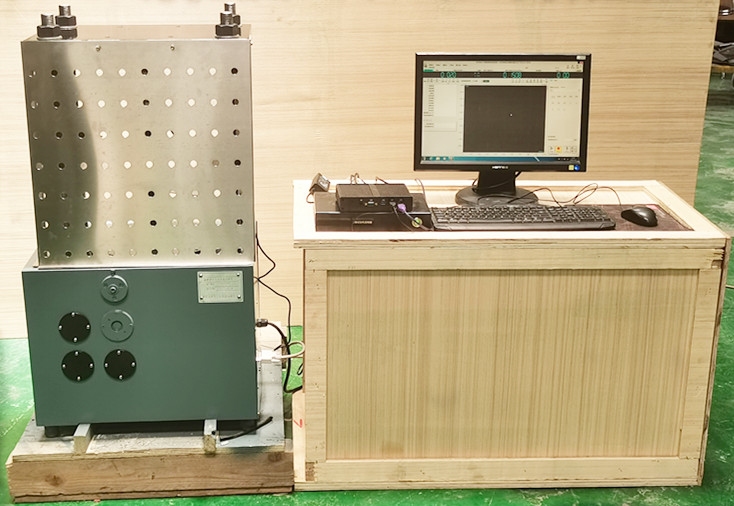

C065  全自动岩石点荷载试验仪YT-96A

一、概述
    本仪器适用于岩石点荷载试验、测定岩石点荷载强度指数的仪器。根据岩石岩石点荷载强度指数，可以计算确定岩石的单轴抗压强度和抗拉强度，判定岩石的各向异性，确定风化带，预估凿岩速度，对岩石进行分级等。本仪器符合DLT 5368-2007水电水利工程岩石试验规程；GB 50021-2001岩土工程勘察规范；TB 10115-2014 铁路工程岩石试验规程；JTG E41-2005 公路工程岩石试验规程等标准规范的标准要求。
   该仪器也可适用于施工现场测试实验，岩石点荷载对岩石制备要求较低，可以是工程勘探的岩石试样，也可以是稍加修正不规则试样，试样制备不需要专门机械加工，与常规测试相比，具有测试速度快，实验周期短，方法简便，成本低廉等特点。可广泛用于地质、矿山、水电、铁路、交通等工程的现场试验。
    本仪器在原岩石点荷载试验仪的基础上，征求广大用户的意见，结合工程实际进行了改进。主要改进点为：（1）改用电机机械升降机构，使加载速度与原液压式相比，变得更加恒定，且易于控制；（2）增加了电器控制系统：即自动控制加压、数字显示力值、显示位移等，使用效率大大提高。
二、技术数参数
（1）加荷方式：自动加压、极限加荷：100kN±10N
（2）球端圆锥状压板曲率半径：5mm   顶角：60°
（3）加载间距：125mm
（4）控制器加载位移：100mm
（5）轴向速度：0.001～4.5mm/min  无级调速任调设可任意设
（6）试件变形：0～100mm   精度：0.01mm内置传感器
（7）应力速率：10N～30KN/S任意调设
（8）计算机软件：专属上位机软件提取试验数据，储存并生成图形，试验数据可自由导出。
（9）电源：220V，50Hz室内有专用接地线，无强电磁干扰
（10）上位机软件内部速率、速度可调设，输入试样面积自动计算点荷应力应变，压缩变形量，计算机全称控制。
三、软件概述
本控制系统软件，功能功能强大可实现采集剪切力、垂直变形、剪切位移、恒定位移、恒定力并自动储存，并将数据生成原始数据。软件可运行于WIN7、WIN10操作系统下。

轴向速度：0.001～4.5mm/min  无级调速任调设可任意设
应力速率：10N～30KN/S任意调设  选配：侧向变形：0～4mm（泊松比）
